Sidrna palica HIT-Z

Configurator
Tehnični podatki
Dokumenti
Funkcije in možna uporaba
Sorodni izdelki
70165.tif
69293.tif
HIT-Z Long (76921)
HIT-Z Long (76922)
HIT-Z Long (76925)

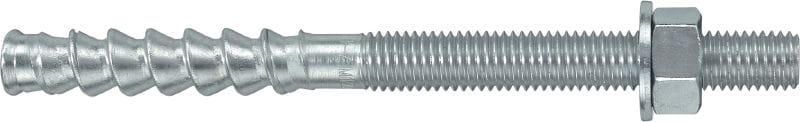

Sidrna palica z najboljšo zmogljivostjo za vbrizgavanje (CS)

  • Material, korozija: Ogljikovo jeklo, cinkano
  • Okoljski pogoji: Znotraj, suho
  • Osnovni materiali: Beton (brez razpok), Beton (z razpokami)

Choose options

Sestava materiala
  • Jeklo, pocinkano (najm. 5 µm)
Velikost sidra
  • M8
  • M10
  • M12
  • M16
  • M20
Dolžina sidra
  • 80 mm
  • 95 mm
  • 100 mm
  • 105 mm
  • 115 mm
  • 120 mm
  • 135 mm
  • 140 mm
  • 155 mm
  • 160 mm
  • 175 mm
  • 196 mm
  • 205 mm
  • 215 mm
  • 240 mm
  • 250 mm
  • 280 mm
  • 300 mm
  • 330 mm
  • 350 mm
  • 380 mm
  • 400 mm
Oblika glave
  • Z zunanjim navojem
Pack size
  • 6
  • 8
  • 12
  • 20
  • 40
 Možnosti
Quantity
Packs
Total Pieces
1
You can not see your company prices

Please Log in or register da vidite cene, vezane na vaše podjetje

Cena brez popusta in DDV
Od EUR 52,53

Tehnični podatki

Material, korozija
Ogljikovo jeklo, cinkano
Okoljski pogoji
Znotraj, suho
Osnovni materiali
Beton (brez razpok), Beton (z razpokami)
Programska oprema PROFIS
Da
Soglasja/poročila preizkusov
ETA, Potresno
Postopki čiščenja
Se ne čisti.
Vrsta pritrditve
Prebojno pritrjevanje, Predhodno sidranje

Dokumenti

Tehnično soglasje
Tehnični podatki
Brošura
Izjava o lastnostih
Dokumentacija o trajnosti
Navodila za uporabo
pdf ETA-19/0632 HIT-HY 200-A/R V3 s sidrom HIT-Z, angleščina, nemščina, poljščina [ 19.5 MB ]
pdf ETA-19/0802 HIT-HY 200-A/R V3 s sidrno palico HIT-Z(-R)-D TP, julij 2023 (dinamično), angleščina, nemščina, poljščina [ 6.7 MB ]
pdf Odobritev ETA 12/0006 za injektirno maso HIT-HY 200-A in sidrno palico HIT-Z(-F)(-R) za sidranje, angleščina, nemščina, poljščina [ 9.1 MB ]

Funkcije in možna uporaba

Funkcije

  • Primerno za zelo visoke obremenitve v natezni coni betona in potresne aplikacije skladno s soglasji ICC-ES in ETA C2
  • Čiščenje lukenj ni potrebno (nad 5 °C/41 °F) s HIT-HY 200
  • Varna in učinkovita rešitev zahvaljujoč eliminaciji delovne faze čiščenja izvrtine
  • Spremenljiva globina sidranja v celoti izkoristi nosilnost sidra
  • Oznaka na sidrni glavi omogoča enostavno preverjanje dolžine palice, tudi po vgraditvi

Vrste uporabe

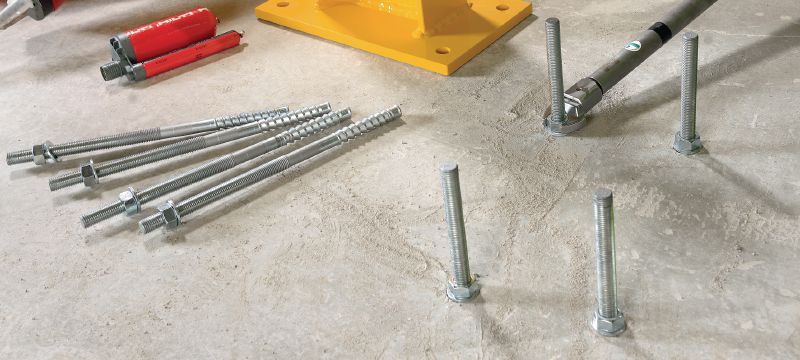

  • Pritrjevanje v razpokan in nerazpokan beton z uporabo Hilti HIT-HY 200
  • Potresno odporne pritrditve (npr. podpore zgradb iz armiranega betona)

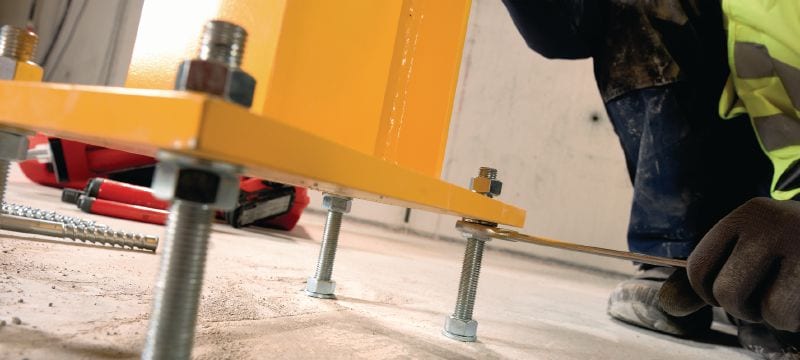

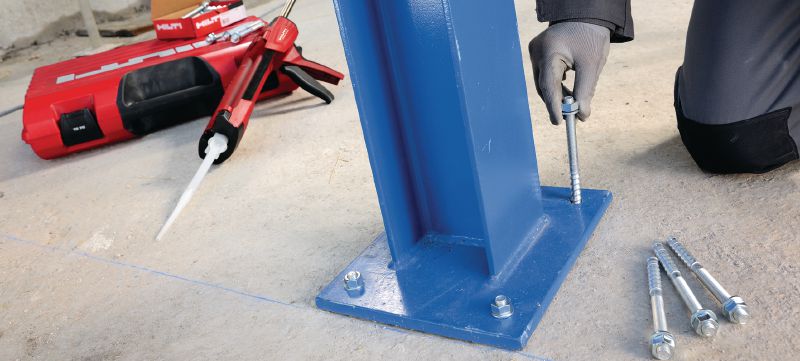

  • Sidranje povezav konstrukcijskega jekla (npr. jekleni stebri, nosilci)
  • Sidranje sekundarnih jeklenih konstrukcij (npr. regali, odbojne in protihrupne ograje)
  • Sidranje varnostnih in balkonskih ograj ter požarnih stopnišč

Za informacije o tehničnih soglasjih in certifikatih glejte posamezne artikle.
