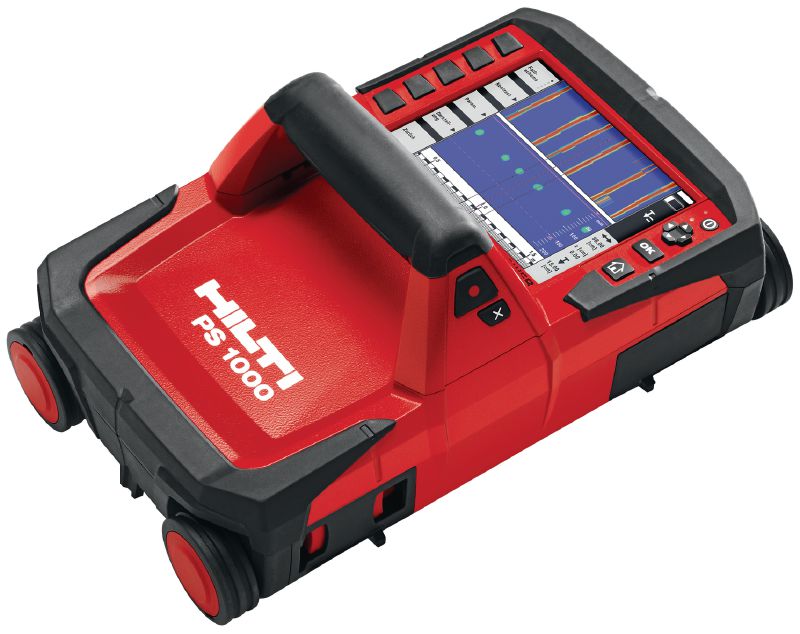

Učinkovito skeniranje betonskih elementov za konstrukcijsko analizo in iskanje vgrajenih predmetov v več slojih

  • Najv. globina zaznavanja za določanje lege predmeta: 300 mm
  • Natančnost prikaza globine: <100 mm: ±10 mm, >100 mm: ±15 %
  • Natančnost določanja položaja: ±10 mm

Tehnični podatki

Najv. globina zaznavanja za določanje lege predmeta
300 mm 1
Natančnost prikaza globine
<100 mm: ±10 mm, >100 mm: ±15 % 2
Natančnost določanja položaja
±10 mm 3
Najmanjša razdalja med dvema sosednjima predmetoma
40 mm
Temperaturno območje delovanja
-10 - 50 °C
Pomnilnik podatkov (čitalnik)
200 skeniranj
Najdaljši delovni čas
4 h
Razpon delovne temperature
-10 - 50 °C
Teža z baterijami
3 kg
  1. Na zmogljivost in natančnost lahko občutno vplivajo pogoji okolja. Glejte navodila za uporabo.
  2. Na zmogljivost in natančnost lahko občutno vplivajo pogoji okolja. Glejte navodila za uporabo.
  3. Na zmogljivost in natančnost lahko občutno vplivajo pogoji okolja. Glejte navodila za uporabo.

Dokumenti

Funkcije in možna uporaba

Funkcije

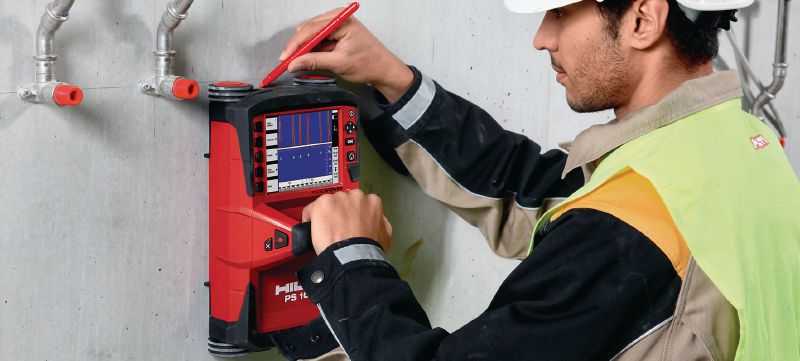

  • Omogoča prikaz notranjosti betonskih konstrukcij v realnem času in samodejno ustvarja natančne slike za takojšnjo analizo konstrukcije

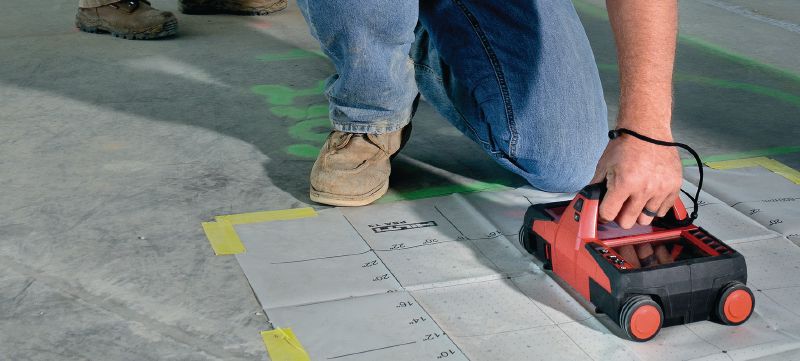

  • Trije načini skeniranja za določene vrste uporabe - zaznavanje »Quickscan«, zapisovanje »Quickscan« ter »Imagescan«

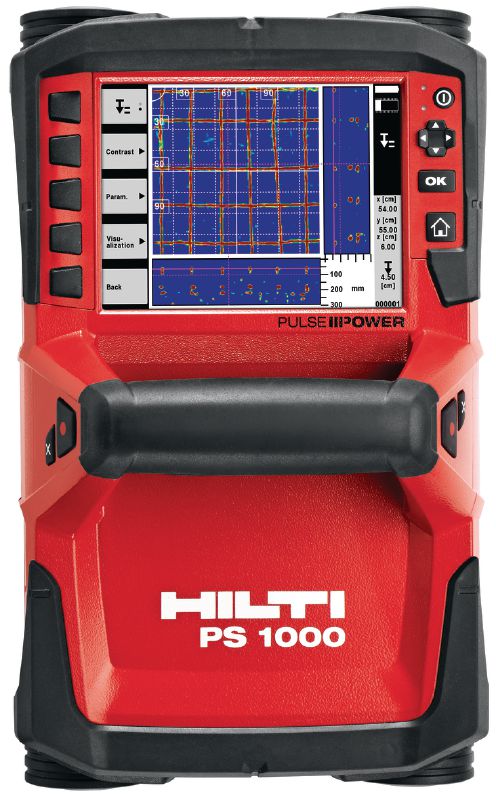

  • Prikaže rezultate skeniranja v tlorisu in v prerezih v 2D in 3D za enostavno mapiranje objekta in prepoznavanje različnih slojev konstrukcije

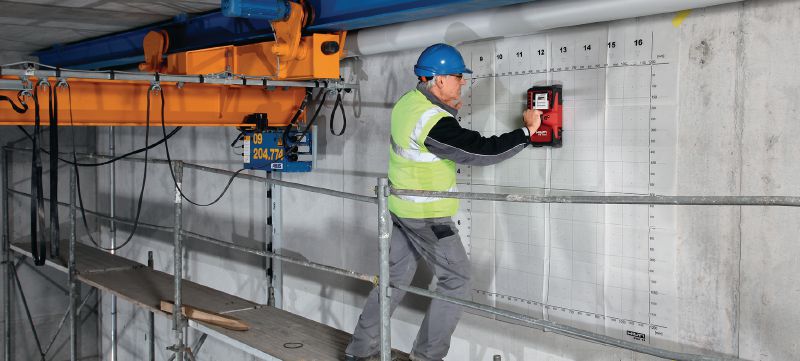

  • Kompaktna večfunkcijska zasnova omogoča enostavno delovanje ter neprekosljivo vizualizacijo podatkov in s tem omogoča pregledovanje več sto kvadratnih metrov betonskih površin v enem dnevu
  • Zmogljiva nadzorna enota za temeljito analizo skeniranja na delovišču ter računalniška programska oprema za naknadno analizo podatkov in dokumentiranje

Vrste uporabe

  • Določanje lege armaturnih palic, prednapetih kablov, kovinskih in plastičnih vodov, kablov iz steklenih vlaken, vrzeli in lesa v suhih betonskih konstrukcijah do globine 300 mm
  • Zmanjšuje možnost za zadevanje skritih predmetov pri vrtanju sidrnih ali prebojnih lukenj, prebijanju odprtin, diamantnem kronskem vrtanju in žaganju
  • Podaljševanje armaturnih palic (naknadno vgrajene armaturne palice) v konstrukcijah

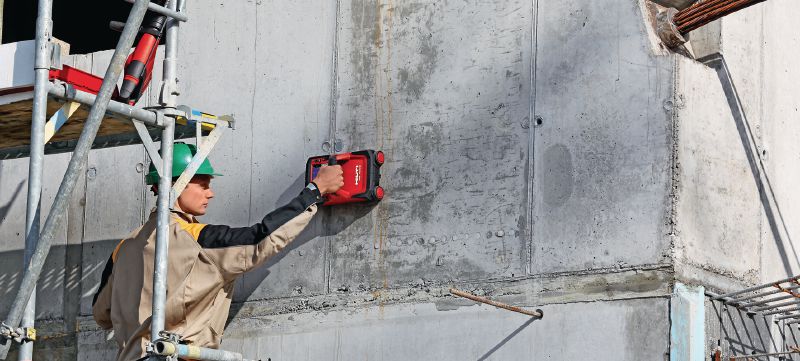

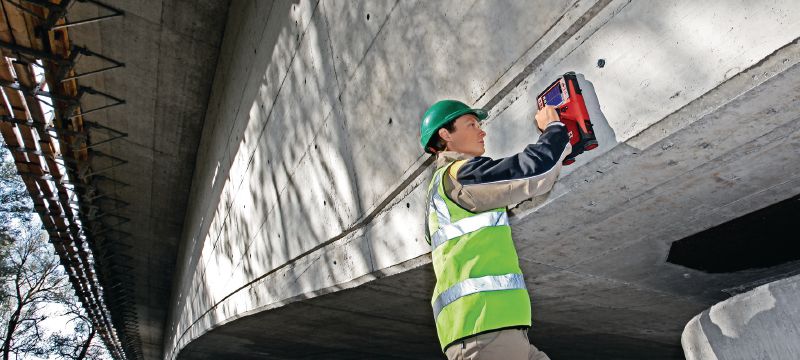

  • Pregledovanje tal, medetažnih konstrukcij, plošč, balkonov ipd. v zgradbah, kot so predori, mostovi in stavbe
  • Zaznavanje vrzeli in votlin

Za informacije o tehničnih soglasjih in certifikatih glejte posamezne artikle.
