KAKO NAČRTOVATI V PRIMERU TOPLOTNEGA RAZTEZANJA

Načrtovanje za toplotno raztezanje

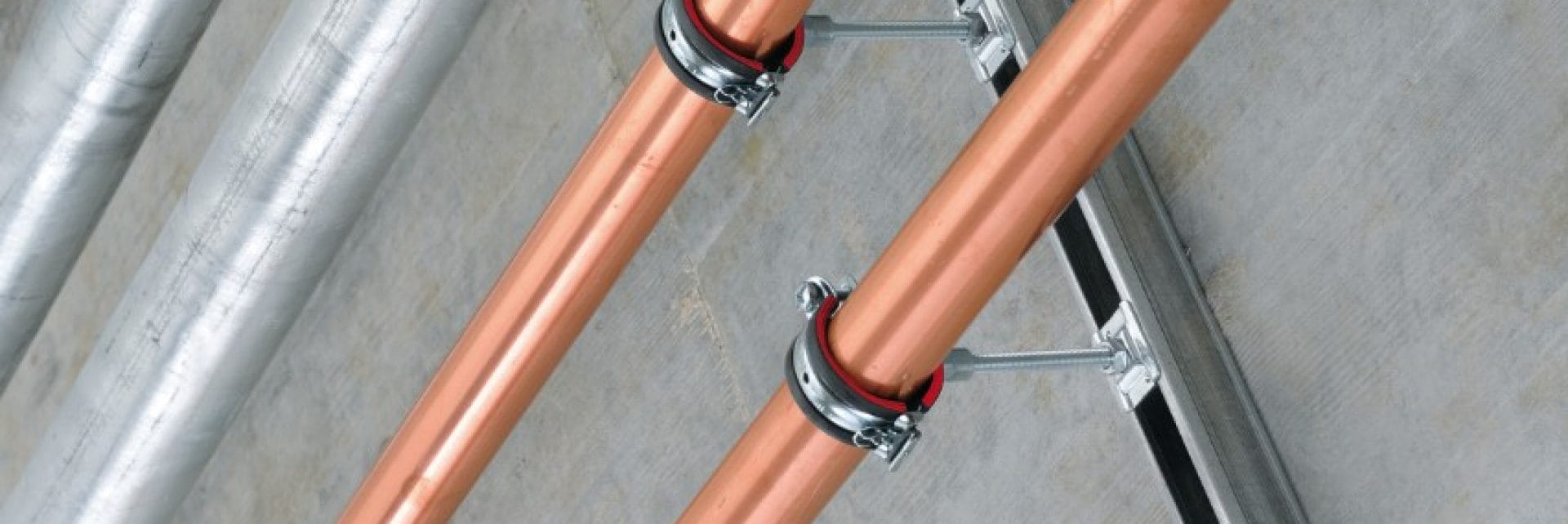

Hilti MM modular support system for light-medium duty applications

Če projektirate strojne sisteme, potem je bistvenega pomena, da pazite na toplotno raztezanje, predvsem pri ogrevanju.

To pa zato, ker boste morali cevem dovoliti, da se razširijo in zagotoviti enakomerno porazdelitev premikov cevi.

KAJ POVZROČA TOPLOTNO RAZTEZANJE?

Toplotno raztezanje je odvisno od nekaj ključnih dejavnikov:

  • Originalna dolžina odseka cevi
  • Razteznostni koeficient
  • Temperaturna razlika

To je običajno sprememba temperature med obratovalno temperaturo cevi in zunanjo temperaturo. Zato je na primer pri ogrevanju obratovalna temperatura okrog 70 °C, temperatura okolja pa običajno 20 °C.

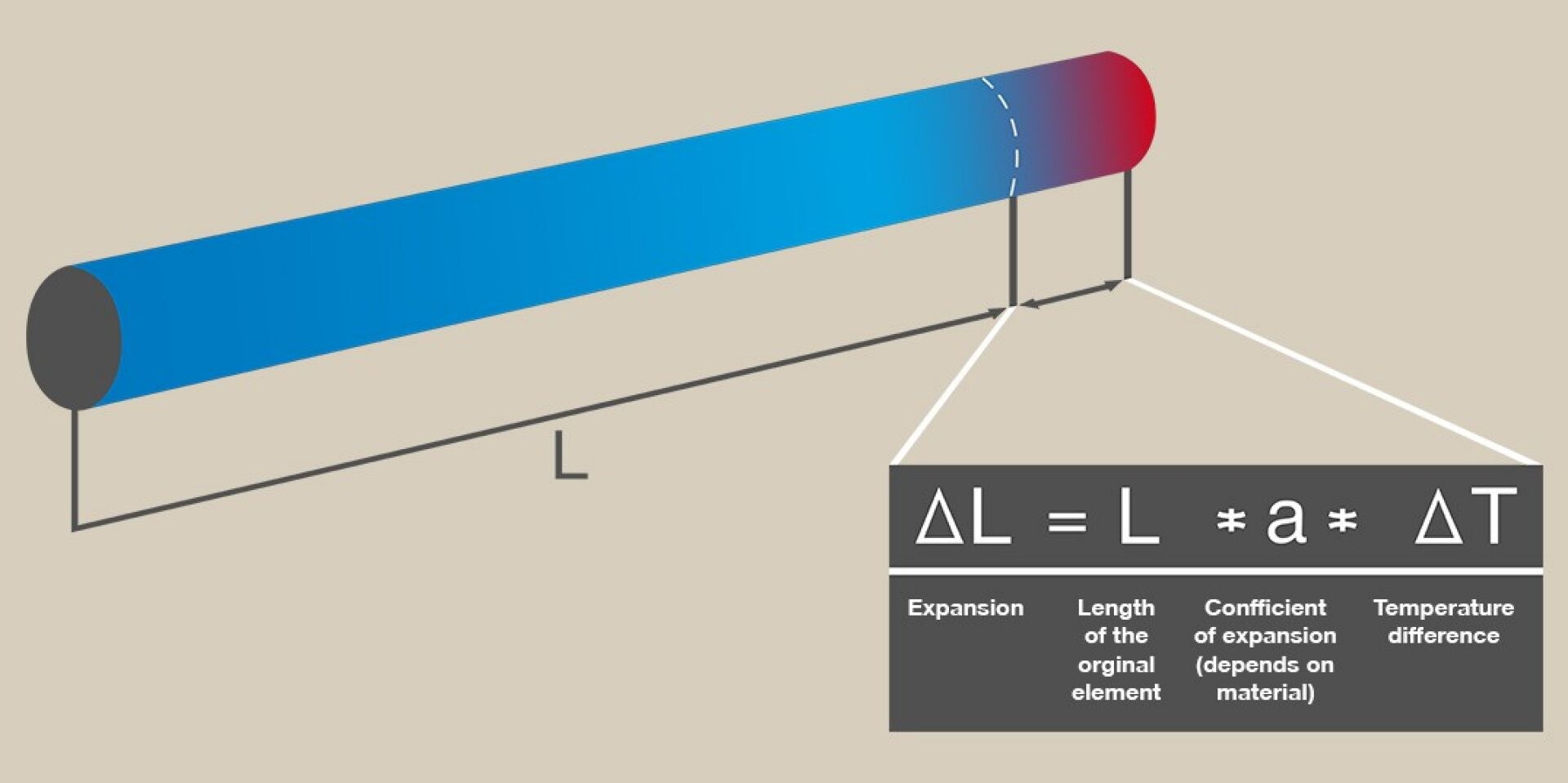

Kako izračunati toplotno razteznost

Kako izračunati toplotno razteznost

VPRAŠAJTE INŽENIRJA

KAKO NAČRTOVATI ZA TOPLOTNO RAZTEZANJE?

  • Druck

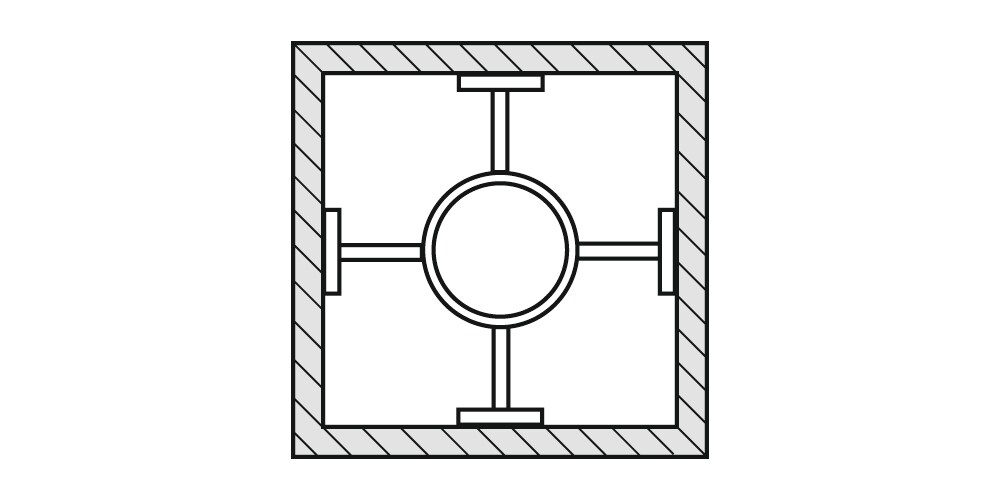

    1 – Fiksna točka

    Rešitev z fiksno točko prepreči vsakršno premikanje in prenese sile na stavbeno konstrukcijo. Točka »ničtega premika« dovoljuje izračun raztezanja in predvidevanje njegovega vedenja.

    Druck

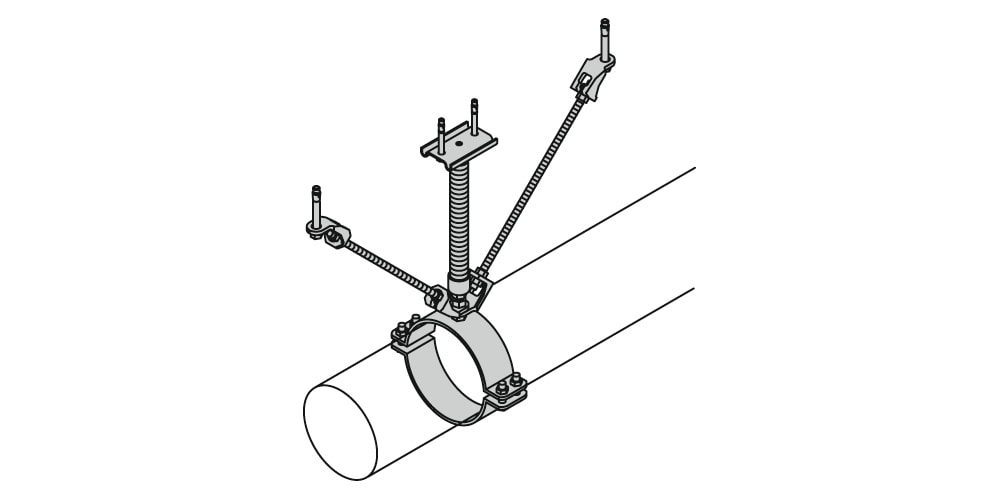

    2 - Osno vodilo – bočna podpora

    Osno vodilo se običajno uporablja zelo blizu katere koli tehnične kompenzacije. Omogoča nadzorovano gibanje v samo eno smer in odpravi druga smerna gibanja.

    Druck

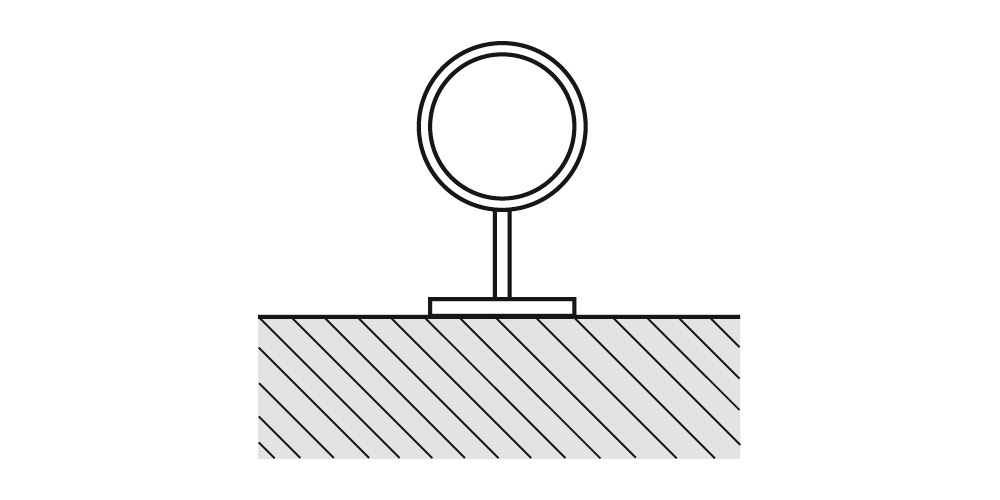

    3 - Drsna podpora

    Drsna podpora cevi omogoča kompenzacijo na najnižjem možnem dejavniku trenja.

    Druck

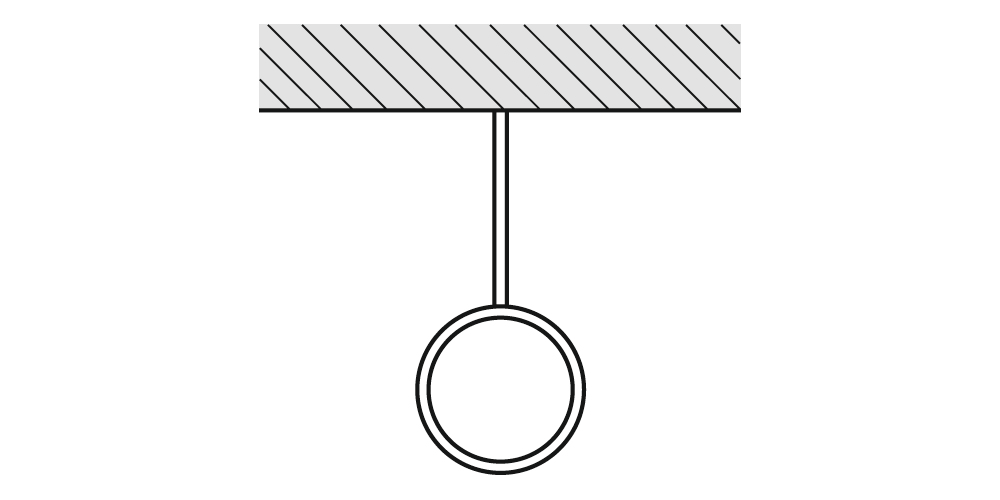

    4 - Prosto gibanje – križna drsna podpora

    Prosto gibanje deluje v situacijah, ko prihaja do več smernega gibanja. To se običajno uporablja na kolenskih delih.

NASVETI PRI NAČRTOVANJU ZA TOPLOTNO RAZTEZANJE

  • Izračunajte raztezek cevi glede na dolžine cevovoda, materiala cevi in temperaturnih razlik.
  • ·Preverite, če je premik med osmi cevi in površino zgornjega profila večji od 4°. Če je tako, boste potrebovali kompenzacijsko rešitev drsnih podpor. Specifične zahteve za uporabo lahko vplivajo na obseg dovoljenega premika.
  • Izberite med naravno ali tehnično kompenzacijo, pri čemer upoštevajte količino prostora, potrebnega za posamezno rešitev.
