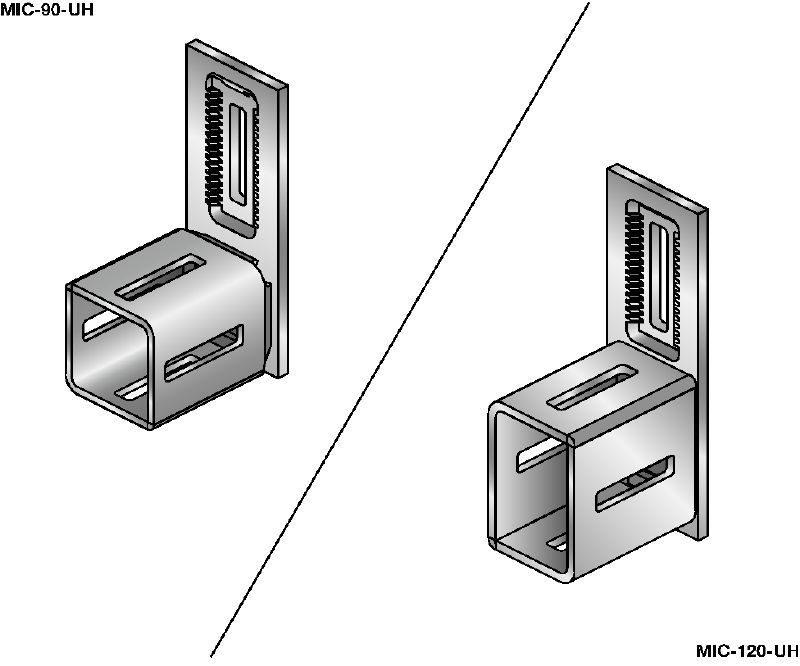

Spojnik MIC-UH
Standardni vroče cinkan (HDG) spojnik za medsebojno pritrjevanje profilov MI pravokotno drug na drugega
- Sestava materiala: Spojnik: DD11 MOD - HN 547, S235JR - DIN EN 10025; hrbtna plošča, nazobčana plošča: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; vijak: jeklo razreda 8.8; matica: jeklo razreda 8
- Obdelava površine: Vroče cinkano: spojnik 55 µm - SIST EN ISO 1461; plošča za vijak, ozobljen naslon, vijak, matica 45 µm - SIST EN ISO 1461
- Okoljski pogoji: Zunanja uporaba, nizka do srednja stopnja onesnaženosti (C3/C4 – nizko)
Choose options
Quantity
Packs
Total Pieces
1
Cena brez popusta in DDV
Tehnični podatki
Sestava materiala
Spojnik: DD11 MOD - HN 547, S235JR - DIN EN 10025; hrbtna plošča, nazobčana plošča: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; vijak: jeklo razreda 8.8; matica: jeklo razreda 8
Obdelava površine
Vroče cinkano: spojnik 55 µm - SIST EN ISO 1461; plošča za vijak, ozobljen naslon, vijak, matica 45 µm - SIST EN ISO 1461
Okoljski pogoji
Zunanja uporaba, nizka do srednja stopnja onesnaženosti (C3/C4 – nizko)
Pritezni moment
84 Nm
Velikost ključa
19 mm
Dokumenti
Funkcije in možna uporaba
Funkcije
- 50 mm (2") začetna navpična prilagodljivost za hitro sestavljanje
- 5 mm (0,2") fina navpična nastavitev za večjo prilagodljivost
- 25 mm (1") vodoravna prilagodljivost možna zaradi reže v spojniku
- Spojnik se dobavi s samozateznimi vijaki, ki ščitijo pred vibracijami
- Zasnovano za hitro namestitev, ki jo lahko izvede ena sama oseba
Vrste uporabe

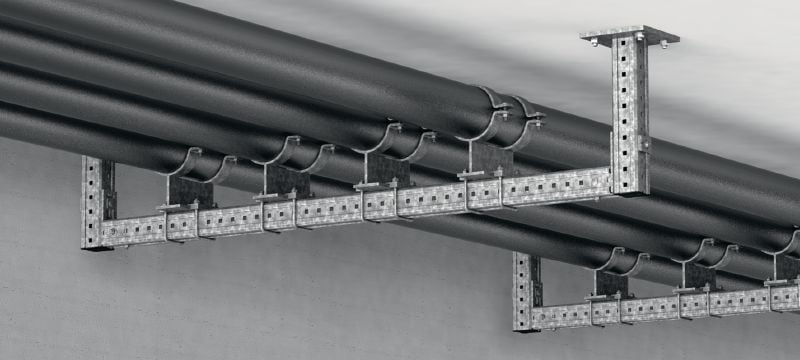

- Del modularnega sistema za podpiranje kabelskih polic, cevi in drugih sekundarnih jeklenih konstrukcij
- Montaža profilov MI med dve steni
- Zelo prilagodljiv spojnik za večnamenske aplikacije
- Visoka strižna nosilnost za nenosilne strukture
- Priporočljiva uporaba v zmerno korozivnih okoljih na prostem in v zaprtih prostorih
Za informacije o tehničnih soglasjih in certifikatih glejte posamezne artikle.
