Spojnik MIC-BA /H

Configurator
Tehnični podatki
Dokumenti
Funkcije in možna uporaba
Sorodni izdelki
IS_MIC-BA_0001_o (179926)
LCG001702_v3_cropped (179088)
LCG001715_v1_cropped (179065)
IS_MIC-BA_0001 (179902)

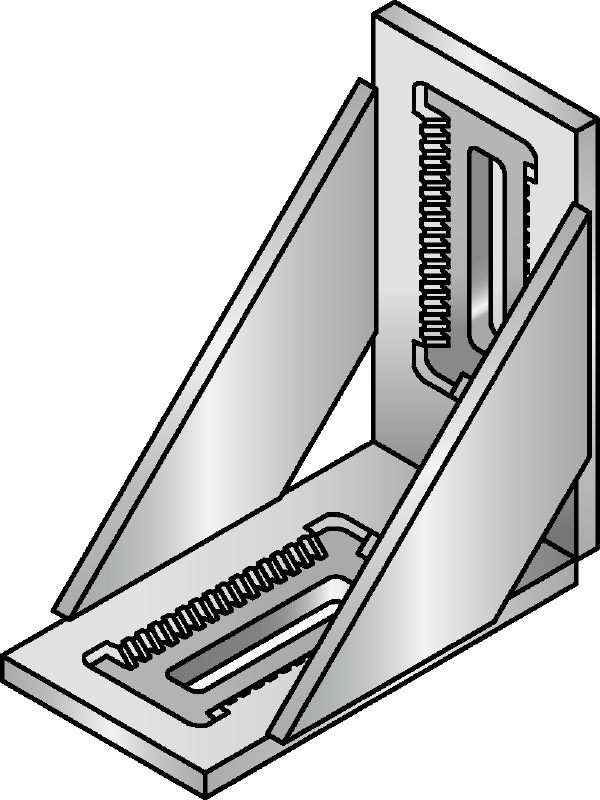

Vrhunski vroče cinkani (HDG) spojniki nudijo največjo raznovrstnost v modularnem sistemu MI

  • Sestava materiala: Spojnik: DD11 MOD - HN 547, S235JR - DIN EN 10025; hrbtna plošča, nazobčana plošča: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; vijak: jeklo razreda 8.8; matica: jeklo razreda 8
  • Obdelava površine: Vroče cinkano: spojnik najm. 55 µm - SIST EN ISO 1461; plošča za vijak, ozobljen naslon, vijak, matica 45 µm - SIST EN ISO 1461
  • Okoljski pogoji: Zunanja uporaba, nizka do srednja stopnja onesnaženosti (C3/C4 – nizko)

Choose options

Vrsta modularnega profila
  • 90, 120
Pack size
  • 2
 Možnosti
Quantity
Packs
Total Pieces
1
You can not see your company prices

Please Log in or register da vidite cene, vezane na vaše podjetje

Cena brez popusta in DDV
Od EUR 153,57

Tehnični podatki

Details
Technical illustrations
Sestava materiala
Spojnik: DD11 MOD - HN 547, S235JR - DIN EN 10025; hrbtna plošča, nazobčana plošča: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; vijak: jeklo razreda 8.8; matica: jeklo razreda 8
Obdelava površine
Vroče cinkano: spojnik najm. 55 µm - SIST EN ISO 1461; plošča za vijak, ozobljen naslon, vijak, matica 45 µm - SIST EN ISO 1461
Okoljski pogoji
Zunanja uporaba, nizka do srednja stopnja onesnaženosti (C3/C4 – nizko)
Pritezni moment
84 Nm
Velikost ključa
19 mm

Dokumenti

Dokumentacija
Izjava o lastnostih
Navodila za uporabo
pdf Priročnik o koroziji, angleščina [ 9.6 MB ]

Funkcije in možna uporaba

Funkcije

  • Zagotavlja izjemno močno in togo povezavo za zahtevne aplikacije
  • 50 mm ( 2") začetne prilagodljivosti omogoča hitro sestavljanje
  • 5 mm (0,2") fina nastavitev omogoča večjo prilagodljivost
  • Kompaktna zasnova za hitro in enostavno namestitev v različnih konfiguracijah
  • Varjenje ni potrebno – za hitrejšo in bolj učinkovito montažo

Vrste uporabe

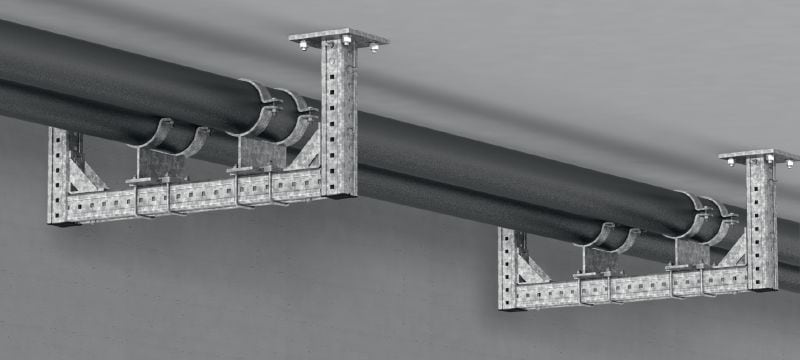

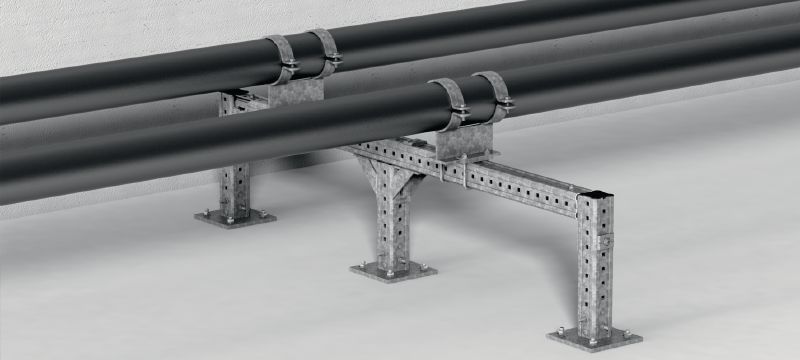

  • Del modularnega sistema za podpiranje kabelskih polic, cevi in drugih sekundarnih jeklenih konstrukcij
  • Spojnik se namesti na zunanjo stran MI profilov
  • Lahko se uporablja kot nasprotni par v primeru izjemno togih povezav
  • Primerno za uporabo s profili MI 90 ali MI 120
  • Vsestransko uporaben kos, ki se lahko uporablja za številne konfiguracije, vključno z 3D konstrukcijami

Za informacije o tehničnih soglasjih in certifikatih glejte posamezne artikle.
