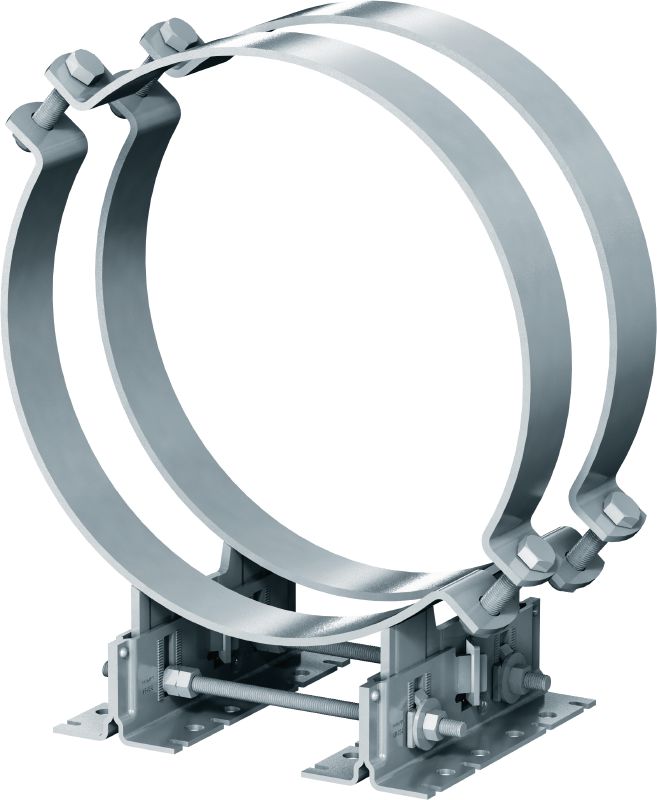

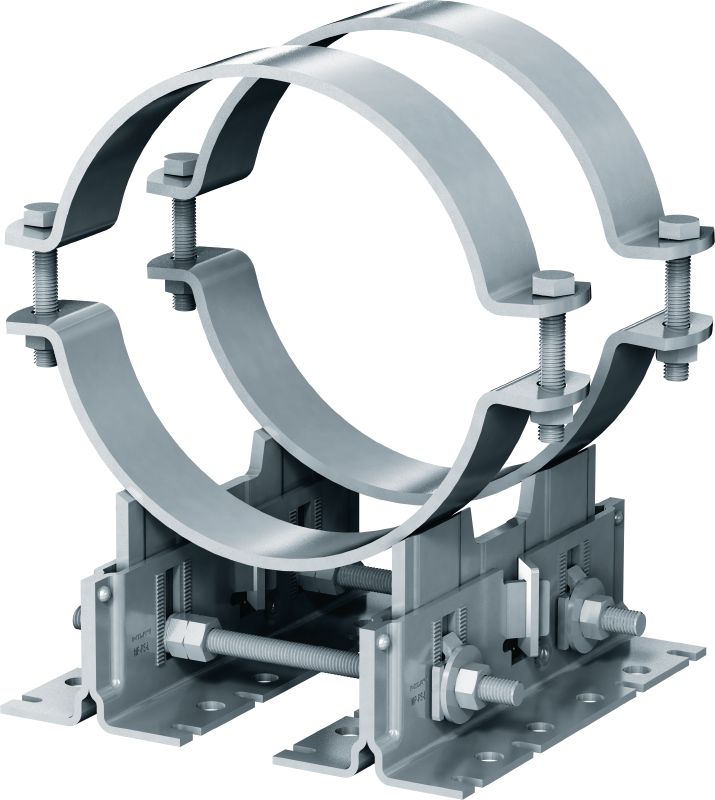

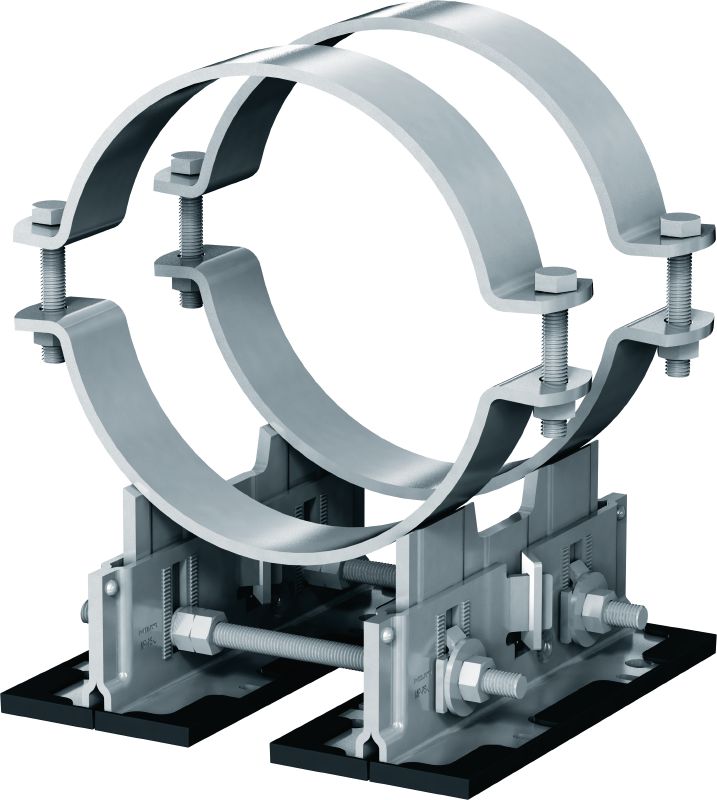

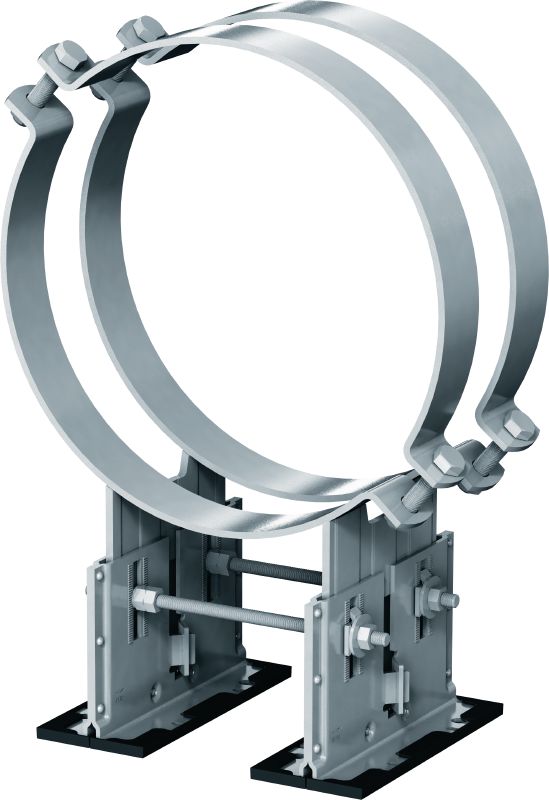

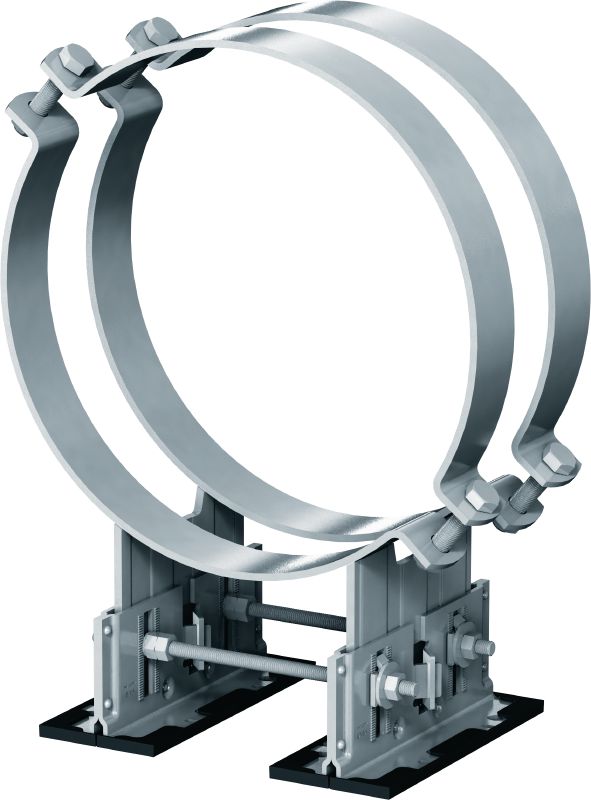

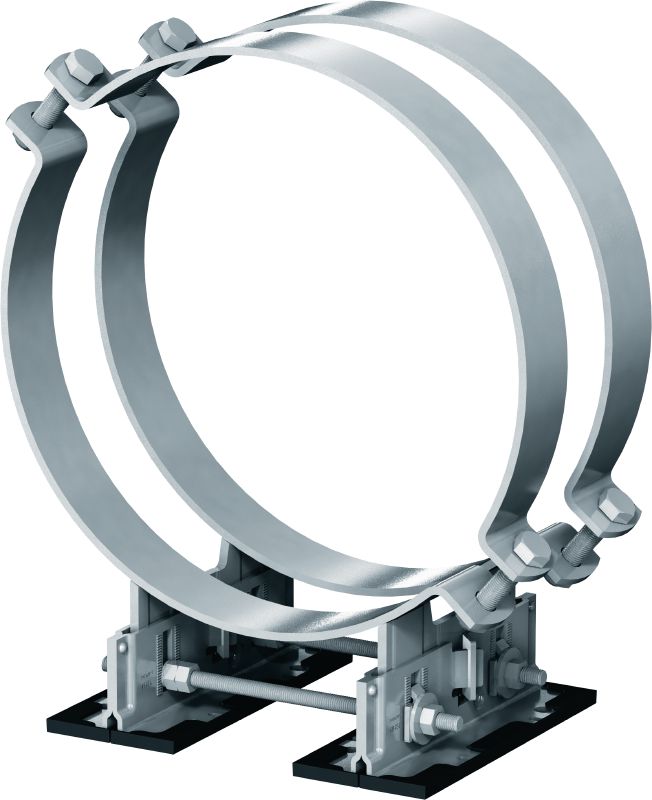

Objemka-noga z zunanjim premazom (OC) z nastavljivo višino in naklonom za zahtevne industrijske aplikacije za cevi z zunanjim premerom 217–610 mm (od 8" do 24")

  • Požarna odpornost (da/brez): Ne
  • Temperaturna odpornost: -20 - 300 °C
  • Sestava materiala: Osnovna plošča: S280GD/spremenjena POSMAC-C, Stremena: S235JR – DIN EN 10025, Srednja plošča: S235JR – DIN EN 10025, Drsna plošča: PA66 + GF30, Navojni vijak: jeklo razreda 8.8, matica: jeklo razreda 8

Tehnični podatki

Požarna odpornost (da/brez)
Ne
Temperaturna odpornost
-20 - 300 °C
Sestava materiala
Osnovna plošča: S280GD/spremenjena POSMAC-C, Stremena: S235JR – DIN EN 10025, Srednja plošča: S235JR – DIN EN 10025, Drsna plošča: PA66 + GF30, Navojni vijak: jeklo razreda 8.8, matica: jeklo razreda 8
Debelina materiala
Osnovna plošča: 4 mm, Srednja plošča: 7 mm, Drsna plošča: 3 mm, Nazobčana podložka: 4 mm
Obdelava površine
Premaz za zunanjo uporabo – HDG
Vroče cinkano
Da
Nerjavno jeklo
Ne
Okoljski pogoji
Zunanja uporaba, nizka do srednja stopnja onesnaženosti (C3/C4 – nizko)
Vrsta osnovnega materiala
Beton, Jeklo, Modularni nosilec
Velikost ključa
19 mm
Pritezni moment za nastavljanje višine
50 Nm
Dolžina
256 mm
Dodatne informacije o proizvodu
Koeficient trenja – drsna plošča (PA66-GF30) na površino s cink-magnezijevim premazom: 0,146, Koeficient trenja – drsna plošča (PA66-GF30) na vroče cinkani površini: 0,129, PA66-GF30 proti Zn: 0,177

Dokumenti

Funkcije in možna uporaba

Funkcije

  • En-za-vse – en sistem objemka-noga lahko uporabljate za pritrjene, drsne, vodene ali samostoječe podpore za modularne profile Hilti, jeklene nosilne profile ali beton
  • Obsežna programska podpora – poenostavljen izračun z uporabo programskih oprem PROFIS, Hilti FixPoint Calculator, knjižnic BIM/CAD in različnih vtičnikov
  • Podatki o obremenitvi in dokumentacija so na voljo – projektiranje skladno s smernicami EN13480-3, Eurocode 3 in MSS-SP58 za elemente podpor za cevi
  • Hitrejša namestitev na gradbišču – enostavno prilagajanje višine in naklona po pritrditvi objemke-noge na mesto
  • Širši razpon spenjanja – primerno za različne cevi z dodatnimi vložki ali brez njih

Vrste uporabe

  • Pritrjevanje cevi na jeklene nosilce, beton ali modularne nosilne profile Hilti
  • Montaža cevi za kopenske elektrarne ter industrijske, farmacijevtske, elektrotehniške ali avtomobilske obrate
  • Primerno za uporabo pri temperaturah do 300 °C in izolaciji debeline do 220 mm
  • Priporočeno za uporabo znotraj ali zunaj z nizko do zmerno stopnjo onesnaženosti (C3)

Za informacije o tehničnih soglasjih in certifikatih glejte posamezne artikle.
