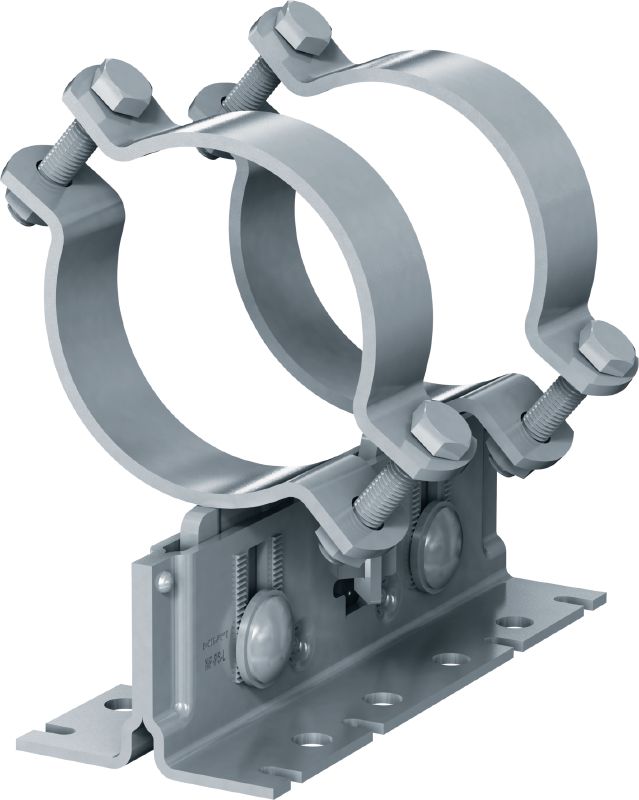

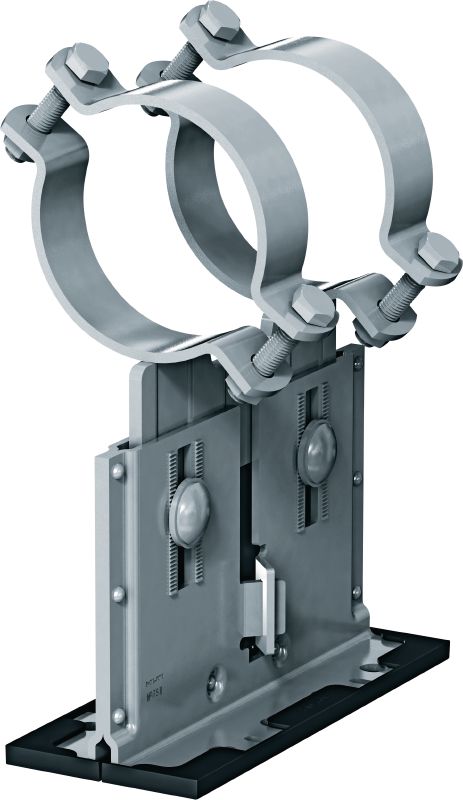

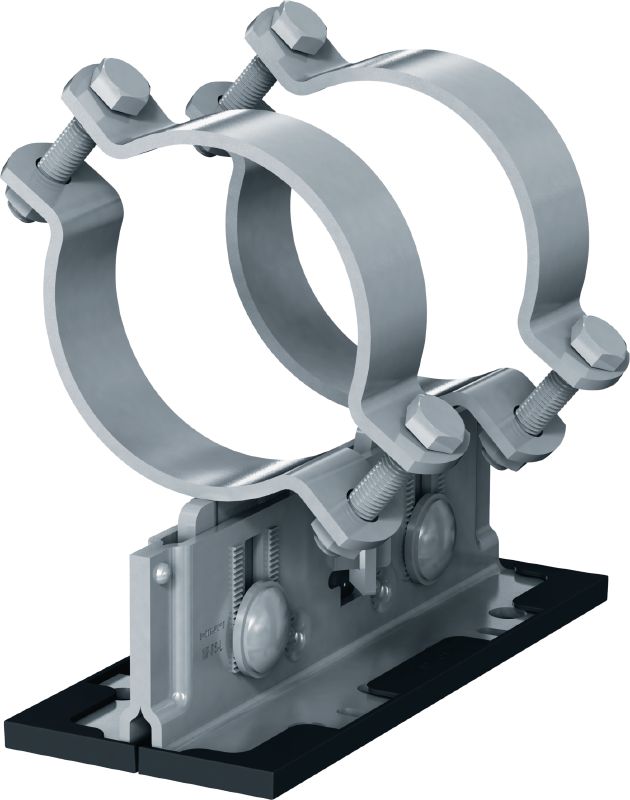

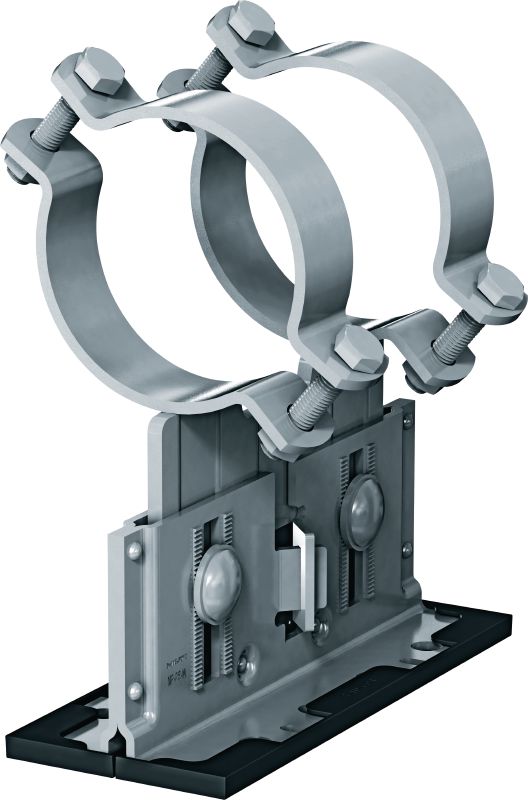

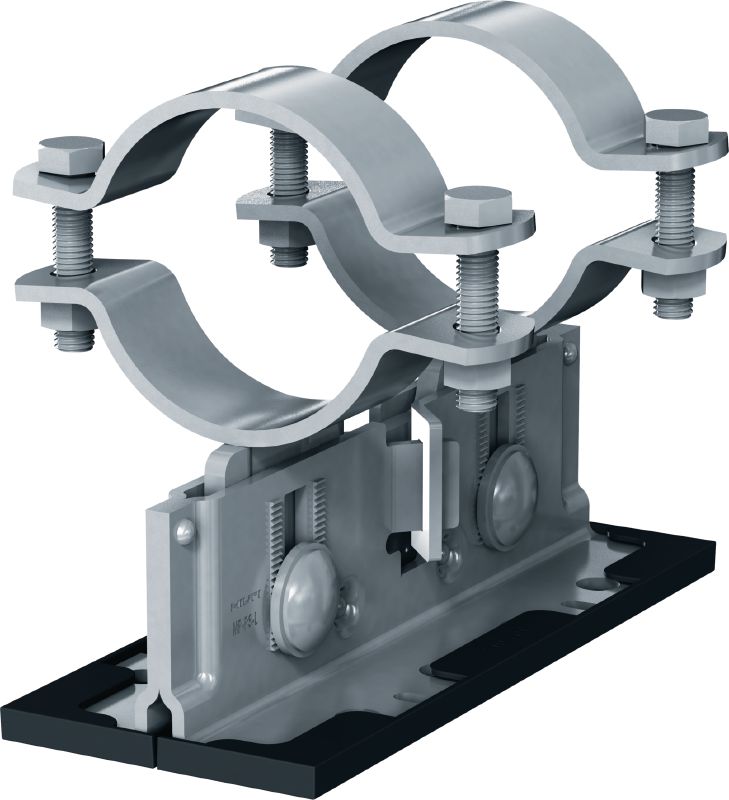

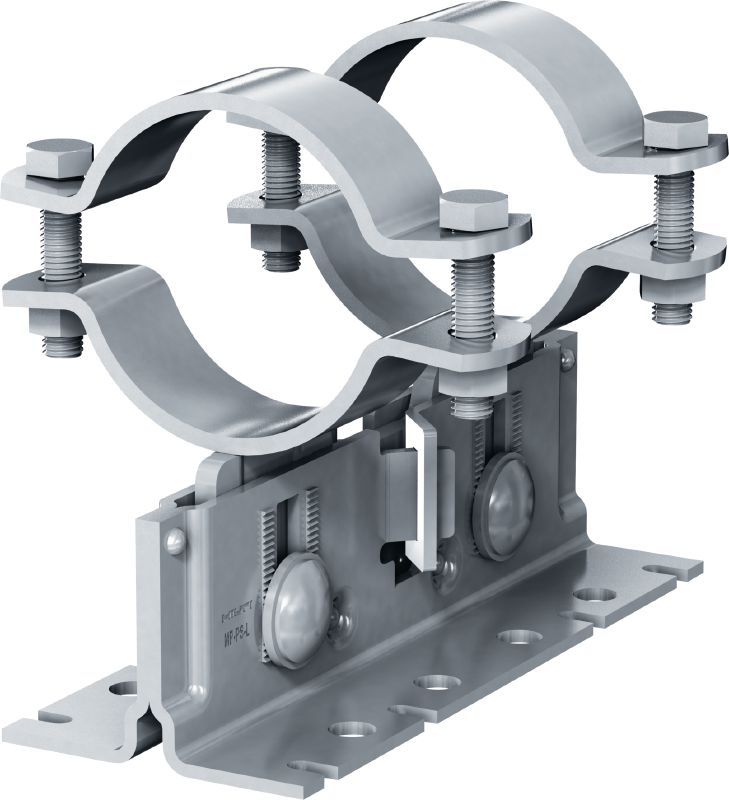

Objemka-noga z zunanjim premazom (OC) z nastavljivo višino in naklonom za zahtevne industrijske aplikacije za cevi z zunanjim premerom 21–328 mm (od 1/2" do 12")

  • Požarna odpornost (da/brez): Ne
  • Temperaturna odpornost: -20 - 300 °C
  • Sestava materiala: Osnovna plošča: S280GD/spremenjena POSMAC-C, Stremena: S235JR – DIN EN 10025, Srednja plošča: S235JR – DIN EN 10025, Drsna plošča: PA66 + GF30, Navojni vijak: jeklo razreda 8.8, matica: jeklo razreda 8

Choose options

Območje spajanja - D
  • 21 - 26 mm
  • 26 - 31 mm
  • 32 - 37 mm
  • 38 - 44 mm
  • 45 - 51 mm
  • 52 - 58 mm
  • 59 - 65 mm
  • 68 - 74 mm
  • 75 - 81 mm
  • 88 - 94 mm
  • 100 - 108 mm
  • 110 - 118 mm
  • 125 - 133 mm
  • 136 - 144 mm
  • 152 - 162 mm
  • 163 - 173 mm
  • 192 - 202 mm
  • 217 - 227 mm
  • 244 - 254 mm
  • 267 - 277 mm
  • 318 - 328 mm
Višina nad tlemi do osnove cevi
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Nazivna velikost cevi (imperialno)
  • 1/2 palec
  • 3/4 palec
  • 1 palec
  • 1-1/4 palec
  • 1-1/2 palec
  • 2 palec
  • 2-1/2 palec
  • 3 palec
  • 3-1/2 palec
  • 4 palec
  • 5 palec
  • 6 palec
  • 7 palec
  • 8 palec
  • 10 palec
  • 12 palec
Nazivna velikost cevi
  • 15 mm
  • 20 mm
  • 25 mm
  • 32 mm
  • 40 mm
  • 50 mm
  • 65 mm
  • 80 mm
  • 100 mm
  • 125 mm
  • 150 mm
  • 200 mm
  • 250 mm
  • 300 mm
Pack size
  • 2
  • 4
Možnosti
Quantity
Packs
Total Pieces
1
You can not see your company prices

Please Log in or register da vidite cene, vezane na vaše podjetje

Cena brez popusta in DDV

Od EUR 290,79

Tehnični podatki

Požarna odpornost (da/brez)
Ne
Temperaturna odpornost
-20 - 300 °C
Sestava materiala
Osnovna plošča: S280GD/spremenjena POSMAC-C, Stremena: S235JR – DIN EN 10025, Srednja plošča: S235JR – DIN EN 10025, Drsna plošča: PA66 + GF30, Navojni vijak: jeklo razreda 8.8, matica: jeklo razreda 8
Debelina materiala
Osnovna plošča: 4 mm, Srednja plošča: 7 mm, Drsna plošča: 3 mm, Nazobčana podložka: 4 mm
Obdelava površine
Premaz za zunanjo uporabo – HDG
Vroče cinkano
Da
Nerjavno jeklo
Ne
Okoljski pogoji
Zunanja uporaba, nizka do srednja stopnja onesnaženosti (C3/C4 – nizko)
Vrsta osnovnega materiala
Beton, Jeklo, Modularni nosilec
Velikost ključa
19 mm
Pritezni moment za nastavljanje višine
50 Nm
Dolžina
256 mm
Dodatne informacije o proizvodu
Koeficient trenja – drsna plošča (PA66-GF30) na površino s cink-magnezijevim premazom: 0,146, Koeficient trenja – drsna plošča (PA66-GF30) na vroče cinkani površini: 0,129, PA66-GF30 proti Zn: 0,177

Dokumenti

Funkcije in možna uporaba

Funkcije

  • En-za-vse – en sistem objemka-noga lahko uporabljate za pritrjene, drsne, vodene ali samostoječe podpore za modularne profile Hilti, jeklene nosilne profile ali beton
  • Obsežna programska podpora – poenostavljen izračun z uporabo programskih oprem PROFIS, Hilti FixPoint Calculator, knjižnic BIM/CAD in različnih vtičnikov
  • Podatki o obremenitvi in dokumentacija so na voljo – projektiranje skladno s smernicami EN13480-3, Eurocode 3 in MSS-SP58 za elemente podpor za cevi
  • Hitrejša namestitev na gradbišču – enostavno prilagajanje višine in naklona po pritrditvi objemke-noge na mesto
  • Širši razpon spenjanja – primerno za različne cevi z dodatnimi vložki ali brez njih

Vrste uporabe

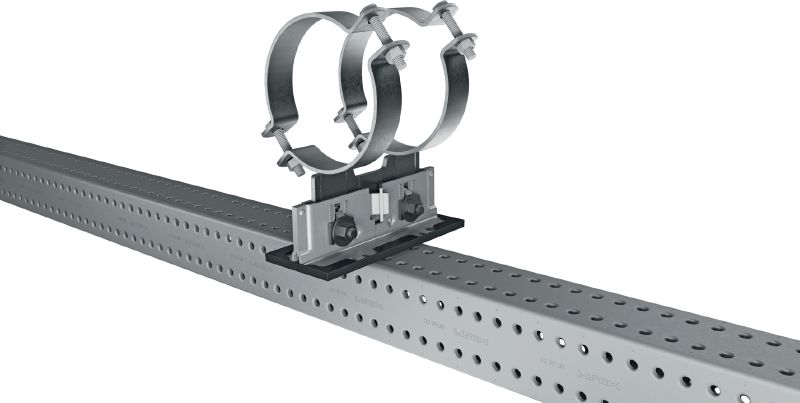

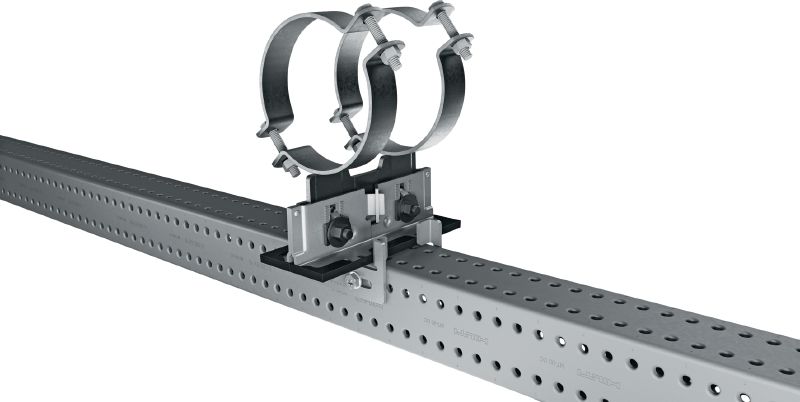

  • Pritrjevanje cevi na jeklene nosilce, beton ali modularne nosilne profile Hilti
  • Montaža cevi za kopenske elektrarne ter industrijske, farmacijevtske, elektrotehniške ali avtomobilske obrate
  • Primerno za uporabo pri temperaturah do 300 °C in izolaciji debeline do 220 mm
  • Priporočeno za uporabo znotraj ali zunaj z nizko do zmerno stopnjo onesnaženosti (C3)

Za informacije o tehničnih soglasjih in certifikatih glejte posamezne artikle.
