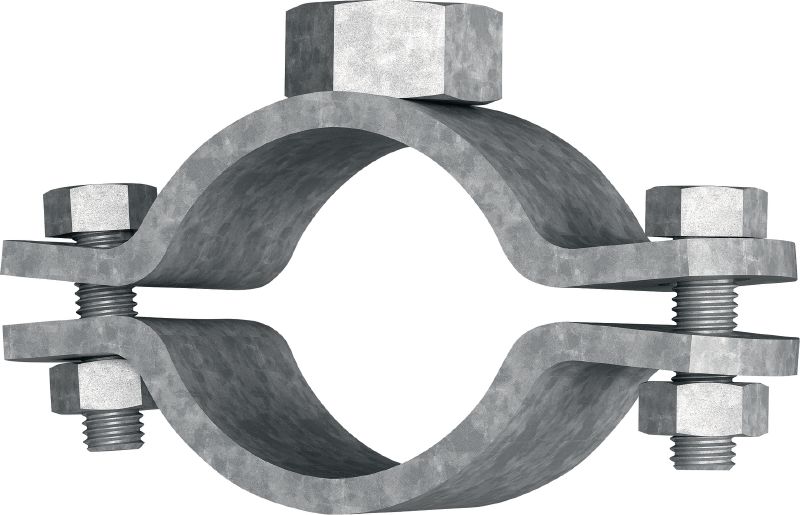

Fiksna cevna objemka za manjše obremenitve MFP-L-F

Fiksna objemka MFP-L NW 40 M20-F (20x) #304236

Vroče cinkana (HDG) fiksna cevna objemka za najvišjo zmogljivost pri nezahtevnih aplikacijah

  • Območje spajanja - D: 47 - 50 mm
  • Navojni spoj – M: M20
  • Največja obremenitev - F: 12000 N
premium

Choose options

Območje spajanja - D
  • 21 - 22 mm
  • 25 - 27 mm
  • 33 - 35 mm
  • 42 - 45 mm
  • 47 - 50 mm
  • 57 - 61 mm
  • 68 - 72 mm
  • 75 - 79 mm
  • 88 - 90 mm
Navojni spoj – M
  • M20
Nazivna velikost cevi (imperialno)
  • 1/2 palec
  • 3/4 palec
  • 1 palec
  • 1-1/2 palec
  • 2 palec
  • 2-1/2 palec
  • 3 palec
Pack size
  • 1
  • 20
Možnosti
Quantity
Paket
Total Pieces
20
You can not see your company prices

Please Log in or register da vidite cene, vezane na vaše podjetje

Cena brez popusta in DDV

EUR 1 156,38

EUR 57,82 / 1 Kos

Tehnični podatki

IS_PR_0012_X12.eps
Območje spajanja - D
47 - 50 mm
Navojni spoj – M
M20
Največja obremenitev - F
12000 N
Sestava materiala
S235JR – DIN EN 10025
Obdelava površine
Premaz za zunanjo uporabo – HDG
Okoljski pogoji
Zunanja uporaba, nizka do srednja stopnja onesnaženosti (C3/C4 – nizko)
Pritezni moment
20 Nm
Debelina prereza - s
6 mm
Širina prereza - b
40 mm
Razdalja med luknjami - A
94 mm
Razred proizvoda
Premium
Največja osna obremenitev pri 150 mm - Fx (150)
1500 N

Dokumenti

Funkcije in možna uporaba

Funkcije

  • Hitra montaža – pritrditev le dveh vijakov
  • Preverjene obremenitve in tehnični podatki
  • Ozka prirobnica za enostavno izoliranje
  • Mogoče tesno postavljanje med dvema cevnima sponama
  • Hitro pritrjevanje s samo 2 vijakoma

Vrste uporabe

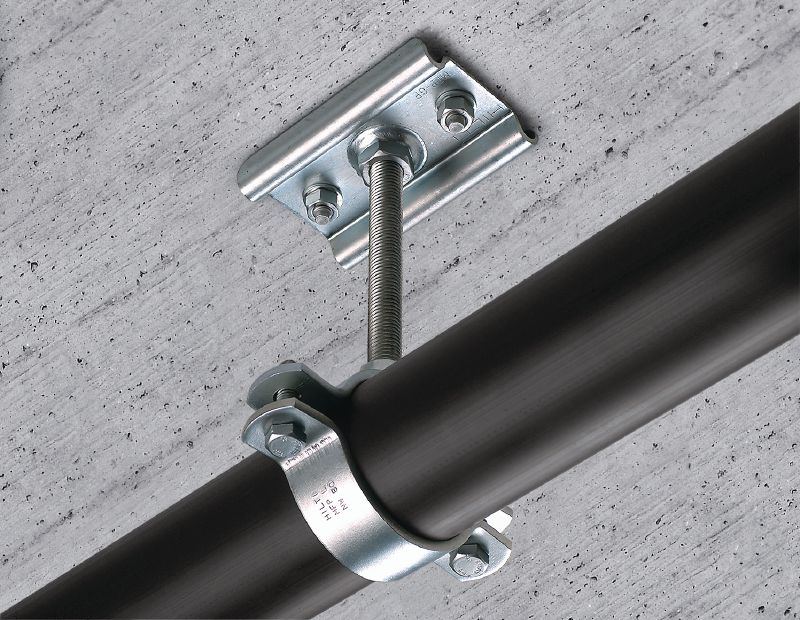

  • Montaža cevi premera do 3", ki so izpostavljene temperaturnim spremembam v zmerno korozivnem okolju
  • Pritrjevanje cevi v kombinaciji z MFB-BP 20-F
  • Pritrjevanje cevi v kombinaciji z MFB-GP 20-F
  • Pritrjevanje z MFP-L v kombinaciji z MFB-GP 20 (Var. 2)
