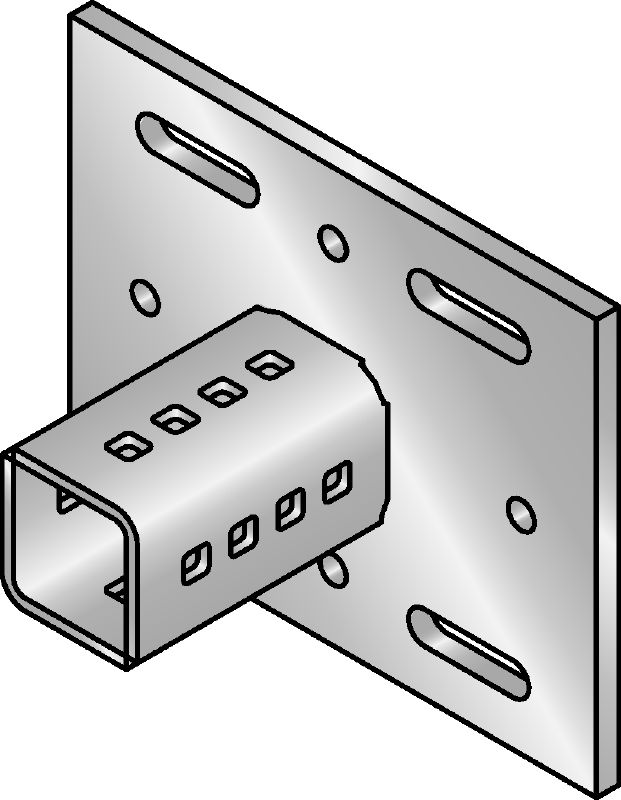

Osnovna plošča MIC-SH (za MI-90)
Vezni kos MIC-S90-AH jeklo #2174665
Vroče cinkana (HDG) osnovna plošča za pritrjevanje profilov MI-90 na jeklo za zahtevne aplikacije
- Teža: 7.51 kg
- Sestava materiala: Spojnik: DD11 MOD - HN 547, S235JR - SIST EN 10025, vijak: jeklo razreda 8.8, matica: jeklo razreda 8
- Obdelava površine: Vroče cinkano: spojnik najm. 55 µm - SIST EN ISO 1461; vijak, matica 45 µm - SIST EN ISO 1461
Choose options
Širina jeklenega nosilca
- 75 - 165 mm
Vrsta modularnega profila
- 90
Pack size
- 2
Quantity
Paket
Total Pieces
2
Cena brez popusta in DDV
EUR 431,11
EUR 215,56 / 1 Kos
Tehnični podatki
Teža
7.51 kg
Sestava materiala
Spojnik: DD11 MOD - HN 547, S235JR - SIST EN 10025, vijak: jeklo razreda 8.8, matica: jeklo razreda 8
Obdelava površine
Vroče cinkano: spojnik najm. 55 µm - SIST EN ISO 1461; vijak, matica 45 µm - SIST EN ISO 1461
Okoljski pogoji
Zunanja uporaba, nizka do srednja stopnja onesnaženosti (C3/C4 – nizko)
Pritezni moment
84 Nm
Širina - B
280 mm
X
200 mm
Y
144 mm
Dokumenti
Funkcije in možna uporaba
Funkcije
- Zagotavlja močno in trdno povezavo
- Zasnovano za širok nabor prirobnic standardne širine
- Nastavljivo in prilagodljivo – za enostavnejšo in učinkovitejšo montažo profilov
- Enostavna povezava z jeklom z uporabo spone (ni priložena)
- Visoko trdni deli ki prenesejo izredno visoke obremenitve
Vrste uporabe
- Del modularnega sistema za podpiranje kabelskih polic, cevi in drugih sekundarnih jeklenih konstrukcij
- Pritrjevanje na standardne jeklene nosilce brez vrtanja ali varjenja
- Primerno za uporabo s spono MI-SGC M16
- Zasnova, ki po širini ustreza večini standardnih prirobnic za zahtevne aplikacije
- Priporočljiva uporaba v zmerno korozivnih okoljih na prostem in v zaprtih prostorih
